Le local technique est le coeur mécanique de votre piscine. C’est lui qui centralise la pompe, le filtre, le traitement et éventuellement le chauffage. Un local bien conçu facilite l’entretien pendant 15 ans. Un local mal pensé génère des fuites, des pertes de charge et des interventions impossibles faute de place. Voici l’ordre de montage des équipements, le circuit hydraulique complet et les erreurs à éviter.
Ce qu’il faut retenir
L’ordre du circuit hydraulique : Skimmers/bonde de fond → Vannes → Pompe → Filtre → (Chauffage) → (Électrolyseur) → (Régulateur pH) → Buses de refoulement. Cet ordre est non négociable.
Distance idéale : le local technique doit être situé à moins de 10 mètres du bassin. Au-delà, les pertes de charge augmentent et la pompe force.
Dimensionnement minimum : compter au moins 4 à 6 m² au sol et 1,80 m de hauteur. Prévoir de la place pour circuler autour des équipements et intervenir sans contorsion.
Chaque ligne du bassin (skimmer, bonde de fond, prise balai, refoulement) doit arriver séparément dans le local technique avec sa propre vanne d’isolement.
Le circuit hydraulique : dans quel ordre installer les équipements
L’eau suit toujours le même chemin, du bassin au local technique puis retour au bassin. L’ordre de passage dans les équipements est imposé par la physique et ne peut pas être modifié.
L’eau part du bassin via les skimmers (surface) et la bonde de fond (profondeur). Ces canalisations arrivent dans le local technique, passent par des vannes d’isolement, puis entrent dans la pompe de filtration. La pompe pousse l’eau sous pression vers le filtre (sable, verre ou cartouche).
En sortie de filtre, l’eau est propre. C’est à ce stade qu’on ajoute les équipements optionnels, toujours dans cet ordre : pompe à chaleur (si chauffage), puis électrolyseur (si traitement au sel), puis régulateur de pH (injection de pH moins). Le chauffage passe en premier car la PAC a besoin du débit complet. L’électrolyseur vient ensuite car il ne doit jamais recevoir de l’eau non filtrée. Le régulateur pH est le dernier car il corrige le pH après l’électrolyse qui le fait monter.
Après tous ces traitements, l’eau retourne au bassin par les buses de refoulement.
C’est le nombre d’étapes minimum du circuit hydraulique : aspiration (skimmers + bonde) → vannes → pompe → filtre → traitement → refoulement. Chaque équipement optionnel s’intercale après le filtre, jamais avant.
Les équipements du local technique
La pompe de filtration
C’est le moteur du circuit. Elle aspire l’eau du bassin via les skimmers et la bonde de fond, et la pousse vers le filtre. Son débit doit correspondre au volume du bassin divisé par 4 (en m³/h). Pour un bassin de 48 m³ : pompe de 12 m³/h minimum.
Positionnez la pompe au plus près du bassin, en dessous ou au même niveau que la surface de l’eau pour faciliter l’amorçage. Une pompe placée 2 m au-dessus du niveau d’eau aura du mal à aspirer et forcera en permanence.
Les pompes à vitesse variable réduisent la consommation électrique de 60 à 70 % et diminuent le bruit. C’est un investissement rentable en 2 à 3 saisons.
Le filtre
Placé juste après la pompe, il retient les impuretés. Filtre à sable (le plus courant, 30-40 microns), filtre à verre recyclé (15 microns) ou filtre à cartouche (15-20 microns). Le diamètre de la cuve dépend du débit de la pompe et du volume du bassin.
Prévoyez un accès libre autour du filtre pour les contre-lavages, les changements de sable et les interventions sur la vanne multivoies. Un filtre coincé contre un mur est un cauchemar d’entretien.
Le coffret électrique
Il centralise l’alimentation de tous les équipements : pompe, PAC, électrolyseur, éclairage, volet roulant. Il intègre les disjoncteurs différentiels 30 mA obligatoires pour la sécurité des personnes, les horloges de programmation et les protections contre les surtensions.
Le coffret doit être installé dans un endroit sec et ventilé, à l’abri des éclaboussures et des projections d’eau. La norme NF C 15-100 impose des distances minimales entre les prises électriques et les points d’eau.
La pompe à chaleur (optionnel)
Installée après le filtre, avant l’électrolyseur. L’eau propre traverse l’échangeur thermique qui la réchauffe. La PAC elle-même est positionnée à l’extérieur du local technique (elle a besoin d’air pour fonctionner) mais son échangeur est raccordé au circuit hydraulique intérieur.
Prévoyez un by-pass (dérivation avec 3 vannes) pour pouvoir isoler la PAC du circuit sans arrêter la filtration. C’est indispensable pour l’hivernage et la maintenance.
L’électrolyseur au sel (optionnel)
La cellule d’électrolyse s’installe après la PAC, en dernier sur le circuit avant le retour au bassin. L’eau doit être filtrée et chauffée avant d’atteindre la cellule. Le boîtier de contrôle se fixe au mur du local technique, à proximité du coffret électrique.
Le régulateur de pH (optionnel)
Le point d’injection se place après l’électrolyseur. La sonde pH se positionne sur le circuit de refoulement, après tous les autres équipements. Le bidon de pH moins est rangé au sol, avec la pompe doseuse fixée au mur au-dessus.
Les canalisations : diamètre et raccordement
Les canalisations sont en PVC pression (rigide) pour les liaisons enterrées entre le bassin et le local technique, et en PVC rigide ou souple pour les raccordements à l’intérieur du local.
Le diamètre standard pour une piscine privée est de 50 mm (débit jusqu’à 15 m³/h) ou 63 mm (débit supérieur). Le diamètre dépend du débit de la pompe : un tuyau trop étroit crée des pertes de charge et réduit l’efficacité de la filtration.
Chaque ligne du bassin (skimmer 1, skimmer 2, bonde de fond, prise balai, refoulement 1, refoulement 2) doit arriver séparément dans le local avec sa propre vanne d’isolement. Cela permet d’isoler un circuit en cas de fuite ou d’intervention, sans arrêter toute la filtration.
Les raccords collés en PVC doivent utiliser de la colle spéciale PVC pression (pas de la colle PVC évacuation, qui ne résiste pas à la pression). Après collage, attendre 24 h avant la mise en eau.
Ne jamais oublier les vannes d’isolement sur chaque ligne. Sans vannes, la moindre intervention (changement de joint, remplacement de pompe, vidange du filtre) oblige à vider une partie du bassin. Avec les vannes, on isole le circuit en 2 minutes.
L’implantation du local technique
La distance au bassin
L’idéal est de placer le local à moins de 10 mètres du bassin. Plus les canalisations sont longues, plus les pertes de charge augmentent, et plus la pompe doit forcer pour maintenir le débit. Au-delà de 15 mètres, il faut surdimensionner la pompe ou passer au diamètre 63 mm.
La hauteur par rapport au niveau d’eau
Le local doit être au même niveau ou en dessous du niveau d’eau de la piscine. C’est la configuration idéale pour l’amorçage de la pompe. Un local situé au-dessus du niveau d’eau (en haut d’un terrain en pente par exemple) complique l’amorçage et augmente les risques de désamorçage en cours de fonctionnement.
L’espace intérieur
Comptez au minimum 4 à 6 m² au sol pour un bassin standard (40-60 m³) avec filtration, PAC et électrolyseur. Prévoyez 1,80 m de hauteur minimum pour pouvoir travailler debout. Laissez au moins 50 cm entre chaque équipement pour passer les mains, changer un joint ou démonter une vanne.
Le local doit être ventilé (humidité, vapeurs de produits chimiques) et accessible toute l’année. Un local enterré doit avoir un puisard ou une pompe de relevage pour évacuer les eaux en cas de fuite.

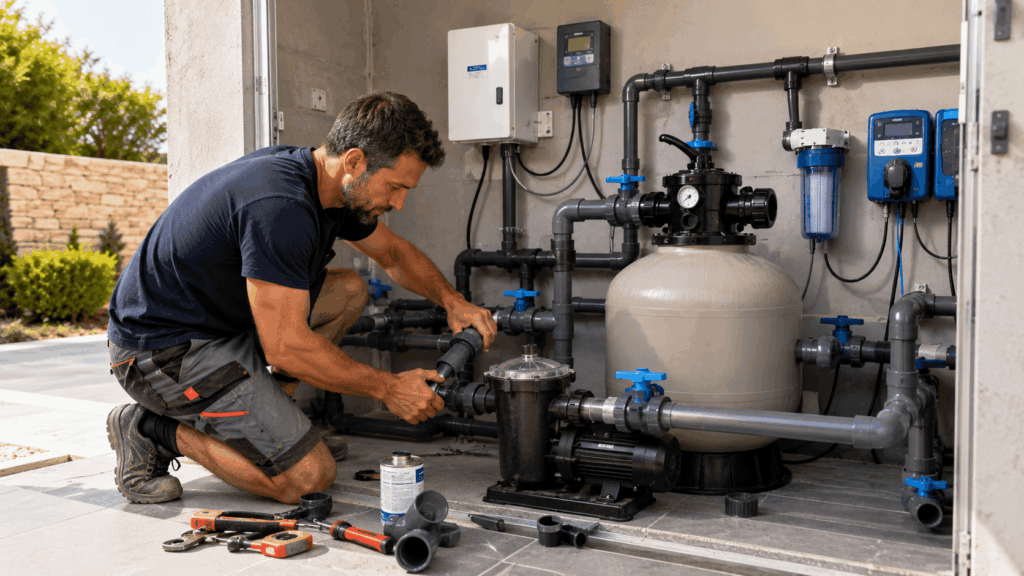

Le montage pas à pas
Étape 1 : Tracer le circuit au sol
Avant toute installation, dessinez le plan au sol avec la position de chaque équipement. Marquez les arrivées de canalisations du bassin, l’emplacement de la pompe, du filtre, du coffret électrique, et le trajet des tuyaux. Vérifiez que rien ne se croise et que chaque équipement est accessible.
Étape 2 : Poser le coffret électrique
Fixez le coffret au mur, en hauteur et au sec. Tirez les câbles d’alimentation vers chaque emplacement d’équipement. Le câblage doit respecter la norme NF C 15-100 (disjoncteur différentiel 30 mA, sections de câble adaptées au courant).
Étape 3 : Installer la pompe et le filtre
Positionnez la pompe sur un socle stable, légèrement en dessous du niveau d’eau si possible. Fixez le filtre à proximité. Raccordez l’aspiration (skimmers + bonde de fond → vannes → préfiltre de pompe) et le refoulement (sortie pompe → entrée filtre).
Étape 4 : Raccorder les équipements optionnels
Après la sortie du filtre, raccordez dans l’ordre : PAC (avec by-pass 3 vannes), électrolyseur (cellule en ligne), régulateur pH (point d’injection + sonde). Chaque équipement doit avoir des unions démontables de chaque côté pour pouvoir le retirer sans couper les tuyaux.
Étape 5 : Raccorder le refoulement
La dernière canalisation repart du local technique vers les buses de refoulement du bassin. Si vous avez plusieurs buses, prévoyez un collecteur pour équilibrer le débit entre elles.
Étape 6 : Tester l’étanchéité
Ouvrez les vannes progressivement et mettez en eau le circuit sans démarrer la pompe. Vérifiez chaque raccord, chaque joint, chaque collage pendant 30 minutes. Au moindre suintement, resserrez ou recollardez. Puis démarrez la pompe et vérifiez à nouveau sous pression.
Ce que je constate le plus souvent
Le local technique est la partie de la piscine la plus souvent improvisée, et les conséquences se paient pendant des années.
Retour terrain
Erreur n°1 : local trop petit. Tout est tassé, on ne peut pas tourner autour du filtre, le changement de sable devient une épreuve de contorsionniste. Règle : si vous hésitez entre deux tailles, prenez la plus grande.
Erreur n°2 : pas de vannes d’isolement. La moindre intervention (joint de pompe, vidange filtre) oblige à couper tout le circuit et parfois à baisser le niveau du bassin.
Bon réflexe : prévoir 30 % d’espace libre en plus de ce qui semble nécessaire. En 5 ans, vous ajouterez un régulateur pH, un pool terre, un coffret hors gel ou un surpresseur. L’espace libre se remplit toujours.
Les erreurs courantes sur le local technique
1. Installer l’électrolyseur avant le filtre
L’eau non filtrée contient des débris qui encrassent la cellule et réduisent sa durée de vie. L’électrolyseur doit toujours être après le filtre dans le circuit. De même, la PAC doit recevoir de l’eau filtrée pour protéger son échangeur.
2. Utiliser de la colle PVC évacuation au lieu de colle PVC pression
La colle PVC évacuation (grise) ne résiste pas à la pression du circuit de filtration. Les raccords lâchent au bout de quelques mois, souvent en plein été. Utilisez exclusivement de la colle PVC pression (bleue) et attendez 24 h de séchage.
3. Ne pas prévoir de by-pass pour la PAC
Sans by-pass, impossible d’isoler la PAC pour l’hivernage ou la maintenance sans arrêter toute la filtration. Trois vannes (une sur l’entrée, une sur la sortie, une sur la dérivation) permettent de court-circuiter la PAC en 30 secondes.
4. Négliger la ventilation
Un local technique mal ventilé concentre l’humidité, favorise la corrosion des équipements électriques et emprisonne les vapeurs de produits chimiques. Prévoyez au minimum une entrée d’air basse et une sortie haute.
Questions fréquentes
Peut-on faire un local technique enterré ?
Oui, c’est même fréquent pour des raisons esthétiques. L’avantage : la pompe se trouve naturellement en dessous du niveau d’eau, ce qui facilite l’amorçage. L’inconvénient : il faut prévoir un puisard ou une pompe de relevage pour évacuer l’eau en cas de fuite, et une ventilation renforcée pour éviter l’accumulation d’humidité.
Quelle taille pour un local technique piscine ?
Comptez au minimum 4 m² pour une filtration simple (pompe + filtre + coffret), et 6 à 8 m² si vous ajoutez PAC, électrolyseur et régulateur pH. Prévoyez toujours plus grand que le strict nécessaire : les équipements s’ajoutent au fil des années.
Faut-il isoler le local technique ?
En régions à gel, l’isolation est fortement recommandée. Un local non isolé expose les canalisations et la pompe au gel en hiver. Si le local n’est pas isolable, un coffret hors gel est obligatoire pour déclencher la filtration en cas de températures négatives.
Peut-on stocker les produits chimiques dans le local technique ?
Oui, mais dans un endroit séparé et ventilé, jamais en contact direct avec les équipements électriques. Le chlore et le pH moins ne doivent jamais être stockés côte à côte (risque de réaction chimique). Idéalement, un placard fermé ou une étagère dédiée, en hauteur.
En résumé
Le local technique est le coeur de votre piscine. L’ordre du circuit hydraulique est non négociable : skimmers/bonde → vannes → pompe → filtre → PAC → électrolyseur → régulateur pH → refoulement. Chaque ligne du bassin doit avoir sa propre vanne d’isolement, chaque équipement optionnel doit être monté avec des unions démontables et un by-pass si nécessaire.
Trois règles d’implantation : moins de 10 mètres du bassin, au même niveau ou en dessous de l’eau, et au minimum 4 à 6 m² au sol avec 1,80 m de hauteur. Prévoyez toujours plus d’espace que le strict nécessaire. Les équipements s’ajoutent, les canalisations se multiplient, et un local trop petit se paie en heures de contorsion pendant 15 ans.
